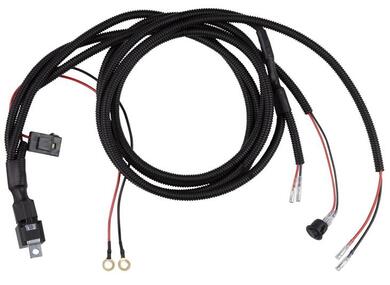

Osram komplett 12V ledningsnett / kabelsett med sikring, av/på bryter og relé, for tilkobling av to stk. LED lykter eller LED bar på bil.
Kabelsettet er laget med tanke på å forenkle installasjonen, og er derfor ferdig koblet med relé og bryter.
LEDDL ACC 102 er produsert i høy kvalitet, og kablene er beskyttet av fleksibel slange.
Sammen med Osram skiltplate brakett er dette det perfekte tilbehør ved montering av Osram LED bar og LED lykter.
Lengde på kabler: se tegning under.
Strømtrekk styrestrøm: ca. 145mA
Tips for kobling av ekstralys:
- Ønsker du å beholde muligheten til å slå av ekstralyset / ekstralysene på bilen, kobler du bort den røde ledningen på bryteren og isolerer denne siden den er strømførende. Inn på den ledige kontakten på bryteren, kobler du i stedet styresignal fra fjernlysene. Da slår du av og på ekstralyset / ekstralysene med fjernlyset, og du har mulighet til å slå det av med bryteren, selv om fjernlyset er tent.
- Ønsker du ikke bryteren, kobles begge ledningene på bryteren fra. Den røde ledningen må isoleres siden denne er strømførende. Koble styresignal fra fjernlyset inn på den sorte ledningen. Esktralyset vil nå slå seg av og på med fjernlyset, uten mulighet for å slå dette av med bryter.
- Dersom du har et nyere kjøretøy hvor både nærlys og fjernlys er LED, trenger man et CANM8 Canbus interface som gir styresignal for ekstralys.
